Comutator ATS monofazat, Slim, 2 surse, Open, 63A

Descriere produs

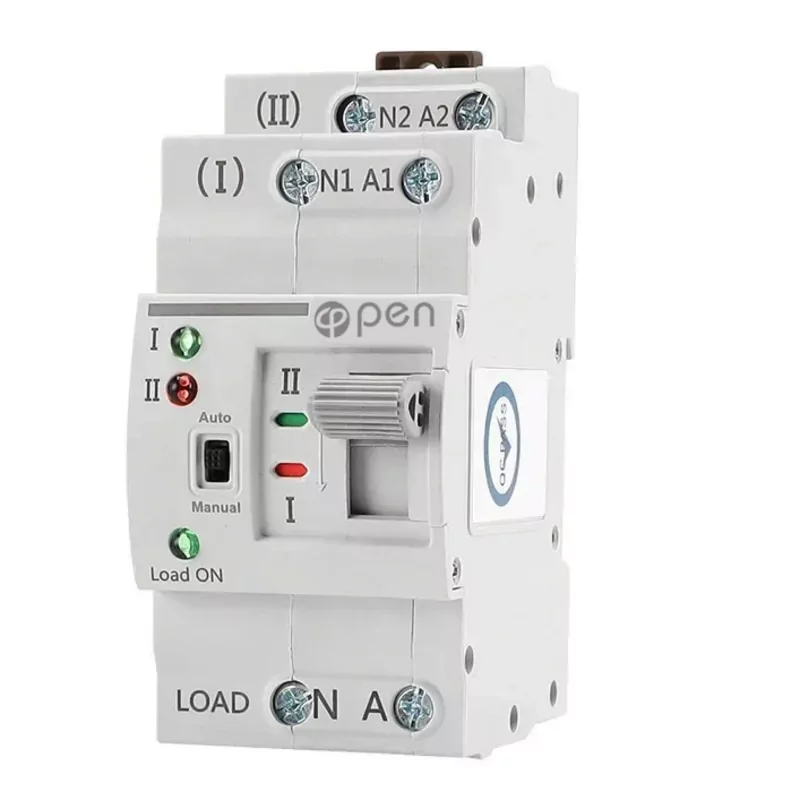

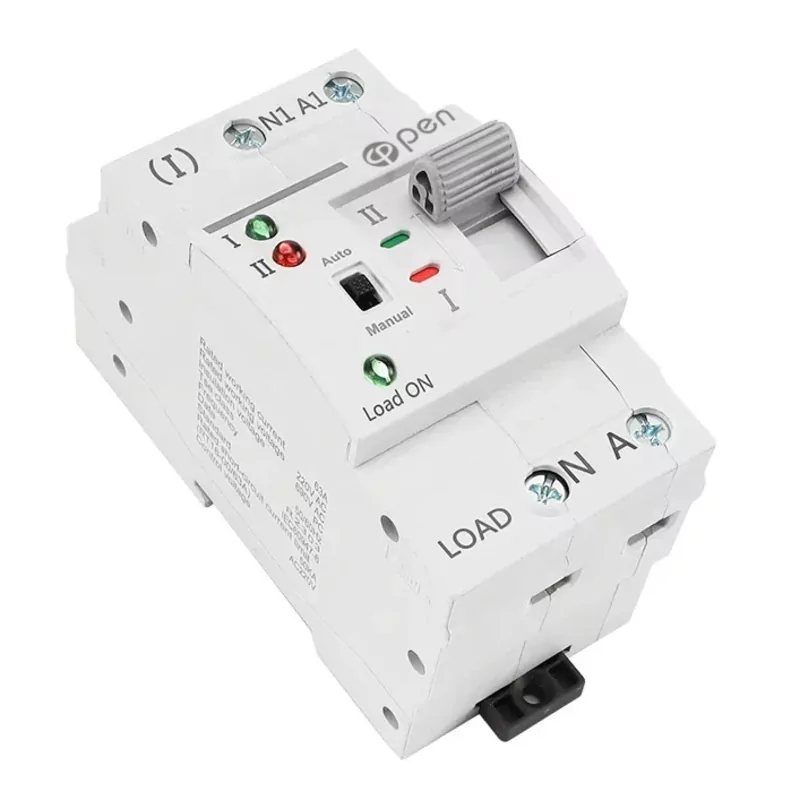

ATS Monofazat 63A Slim, 2P – Comutator automat de transfer

Comutatorul automat de transfer ATS monofazat 63A permite comutarea automata a consumatorilor intre doua surse de alimentare. Poate fi utilizat, de exemplu, intre reteaua electrica si un invertor, intre retea si generator sau in alte instalatii monofazate in care sunt disponibile doua surse compatibile de alimentare.

In cazul disparitiei tensiunii de la sursa activa, ATS-ul realizeaza transferul catre cealalta sursa disponibila. Pentru acest model, timpul de comutare este de aproximativ 8–15 ms. Revenirea si comportamentul echipamentelor conectate in timpul transferului depind si de caracteristicile surselor si ale consumatorilor utilizati.

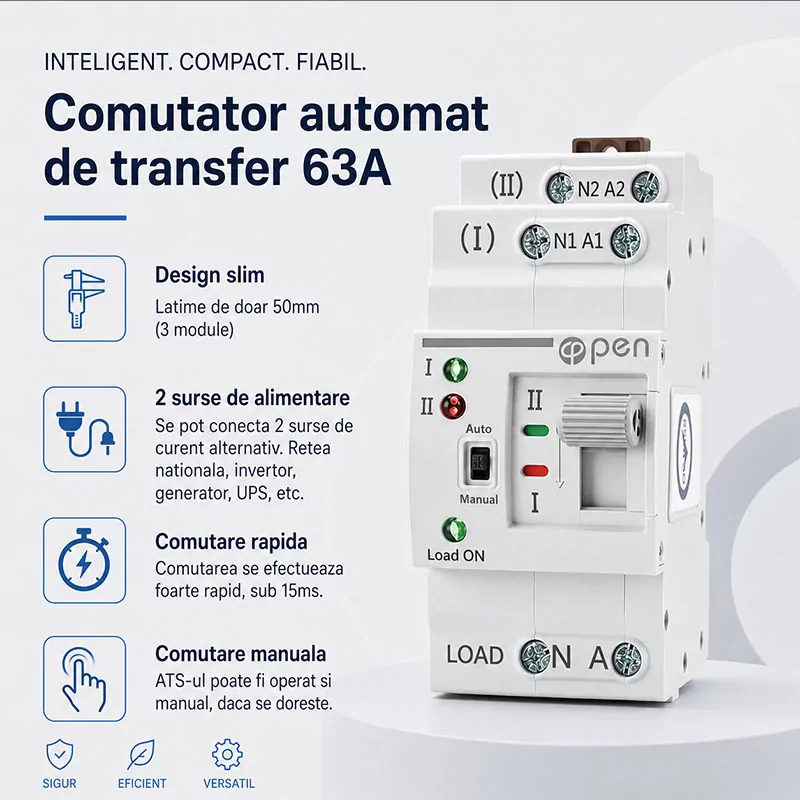

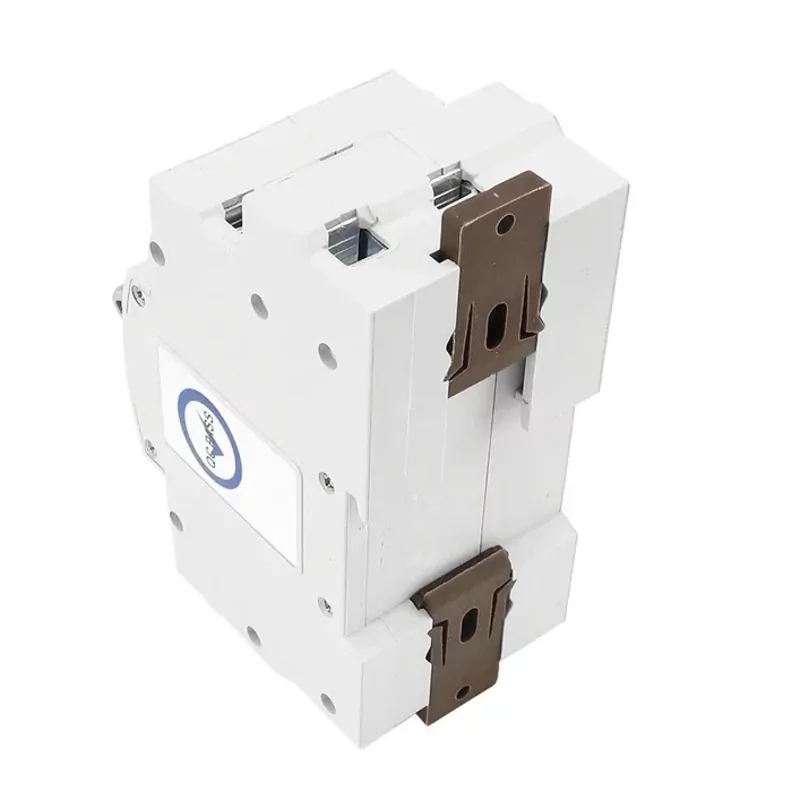

Modelul are un curent nominal de 63A, comuta atat faza, cat si neutrul (2P / L+N) si se monteaza pe sina DIN de 35 mm. Constructia slim ocupa aproximativ 50 mm, echivalentul a 3 module in tabloul electric, fiind potrivita pentru instalatiile in care spatiul disponibil este limitat.

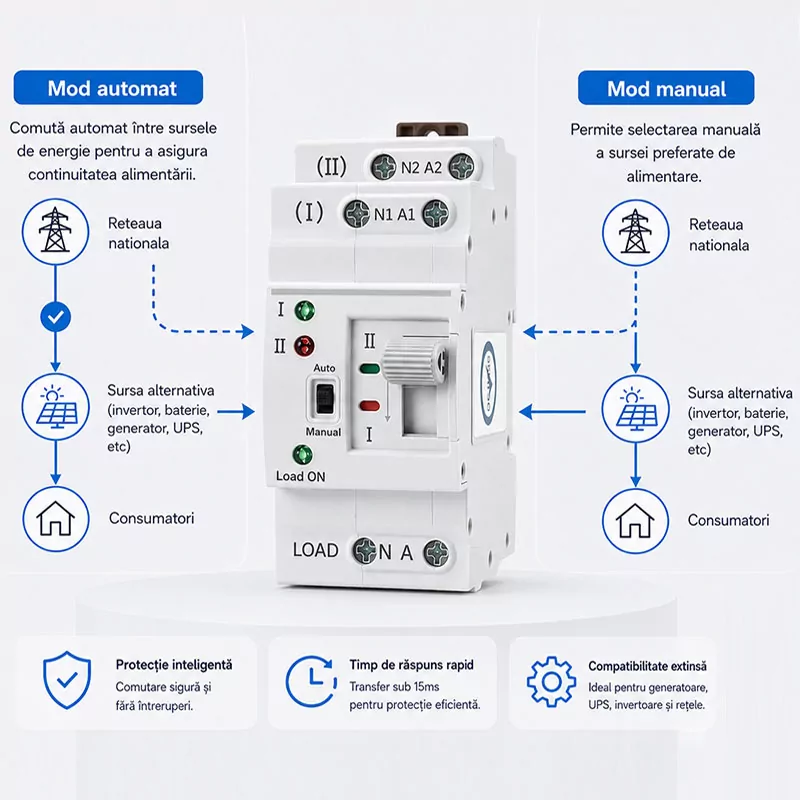

ATS-ul poate functiona atat in mod automat, cat si in mod manual. Comutarea manuala trebuie efectuata numai dupa selectarea modului manual al dispozitivului.

Cum functioneaza un ATS monofazat 63A?

Un ATS (Automatic Transfer Switch) are rolul de a selecta sursa de alimentare disponibila si de a transfera consumatorii de la o sursa la alta atunci cand sursa utilizata nu mai furnizeaza tensiune.

Intr-o instalatie tipica, la Sursa 1 poate fi conectata reteaua electrica, iar la Sursa 2 un invertor sau un generator. Daca sursa activa devine indisponibila, ATS-ul realizeaza automat transferul catre cealalta sursa disponibila.

Transferul se realizeaza prin comutarea ambilor conductori, faza si neutru (L+N). Pentru acest model, durata declarata a comutarii intre surse este de 8–15 ms.

ATS-ul nu inlocuieste protectiile electrice ale instalatiei. Protectia la supracurent, scurtcircuit, curent diferential sau supratensiune trebuie realizata cu aparatele de protectie corespunzatoare instalatiei.

Date tehnice

Atentie! Acest model de ATS nu este recomandat pentru instalatii care au tensiunea sub < 210V sau mai mare de > 250V.
