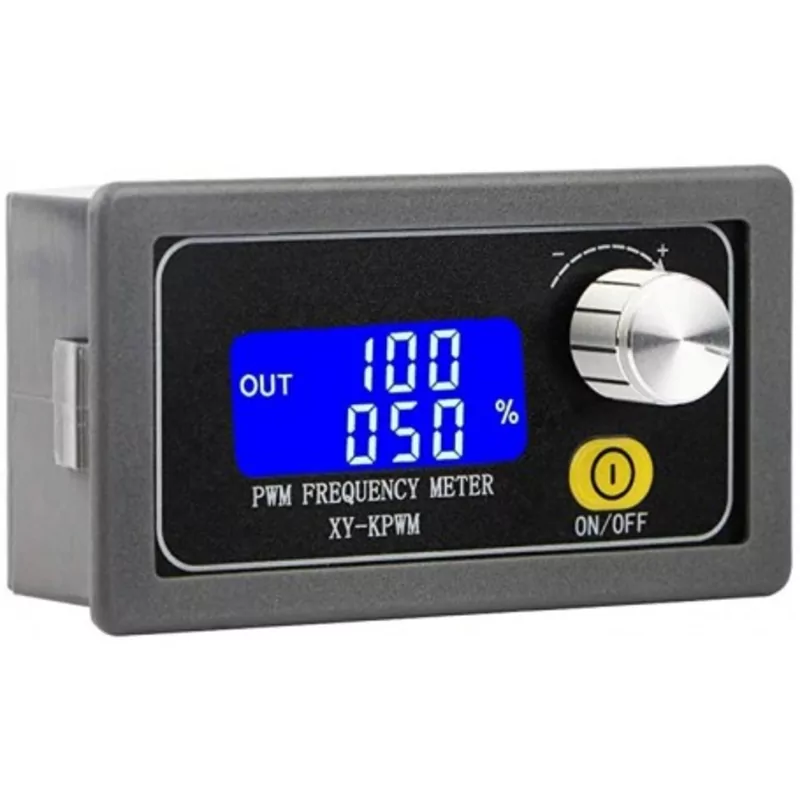

Generator semnal PWM de panou, LCD, 3.3-30V, 5-30mA, 1Hz-150KHz

Descriere produs

Acest modul este proiectat pentru generarea de semnal PWM de tip dreptunghiular, oferind o gamă largă de setări ajustabile pentru frecvență și ciclu de utilizare (Duty Cycle), fiind ideal pentru aplicații de control și testare în diverse domenii.

Specificații Tehnice
Tensiune de alimentare: 3.3 - 30V DC
Frecvență:
NNN (fără punct zecimal): 1Hz - 999Hz, rezoluție 1Hz
N.NN (punct zecimal 100 biti): 1.00kHz - 9.99kHz, rezoluție 0.01kHz
NN.N: 10.0kHz - 99.9kHz, rezoluție 0.1kHz
N.N.N: 1kHz - 150kHz, rezoluție 1kHz
Acuratețe frecvență: Aproximativ 2%
Ciclu de utilizare (Duty Cycle): 0 - 100%
Capacitate curent ieșire semnal: între 5 și 30mAh
Amplitudine ieșire: egală cu tensiunea de alimentare
Buton On/Off: Da
Temperatura de operare: -20°C până la +70°C
Dimensiuni: 37 x 43 x 78mm
Funcționalități și Utilizare
Setări Memorabile: Setările sunt memorate automat după repornirea modulului, asigurând consistență în funcționare.
Blocare Setări: Funcția de blocare permite utilizatorului să prevină modificările accidentale ale setărilor, asigurând stabilitatea și predictibilitatea în utilizare.

Operare Simplificată:
La pornire, rotiți pentru ajustarea Duty Cycle-ului.
Apăsați scurt pentru ajustarea frecvenței.
Apăsați lung (2 secunde) pentru blocarea setărilor și prevenirea modificărilor involuntare.
Apăsați lung (5 secunde) pentru a comuta între modul comun și modul de reglaj fin.
Acest modul generator de semnal PWM este potrivit pentru aplicații de laborator, dezvoltare de prototipuri, testare electronică și automatizare, oferind versatilitate și control precis asupra semnalului generat. Fiabilitatea și funcționalitățile sale îl fac o alegere excelentă pentru proiecte care necesită un control detaliat al semnalului PWM într-un format compact și ușor de utilizat.
